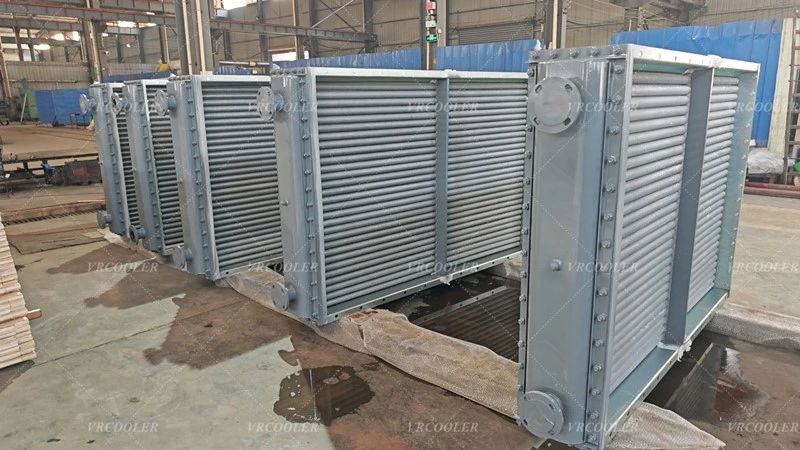

Prilagođeni hladnjak vodikovog plina na vodu za remont generatora termoelektrane, zamjena

Turbogeneratori termoelektrane pretvaraju toplotnu energiju u električnu. Jedinice velikog kapaciteta proizvode ogromne gubitke toplote iz namotaja statora, namotaja rotora i jezgra statora. Sistem za hlađenje generatora uklanja ovu toplotu kako bi održao izolaciju namotaja u sigurnom temperaturnom opsegu. Glavne tehnologije hlađenja široko prihvaćene u termoelektranama: hlađenje vodonikom, hlađenje vodonik-voda-vodonik, hlađenje voda-vodonik-voda. VRCOOLER isporučuje vodonične hladnjake s rebrastim cijevima i pomoćne izmjenjivače topline za generatore toplotne energije, nudeći 1:1 ekvivalentnu zamjenu zasnovanu na staroj opremi ili tehničkim crtežima za nove konstrukcije i projekte remonta jedinica.



Glavni tipovi hlađenja za termalni turbogenerator

Potpuno hlađenje vodikom (H‑H‑H) Vodonik hladi namotaj statora, namotaj rotora i jezgro statora. Vrući vodonik prolazi kroz hladnjake vodonika (rebraste cijevi izmjenjivača topline plin-voda). Odlikuje se malim gubicima zbog vetra, visokom efikasnošću hlađenja. Široko se koristi za srednje-velike termogeneracijske jedinice.

Hlađenje vodonik-voda-vodonik (H-W-H) Namotaj statora usvaja unutrašnje dejonizovano vodeno hlađenje; namotaj rotora i jezgro statora se hlade vodonikom. Balansira performanse hlađenja i ulaganja u opremu, uobičajenu za termalne jedinice od 200-300 MW.

Vodo-vodonik-vodeno hlađenje (W‑H‑W) I šuplji provodnici statora i rotora se hlade dejonizovanom vodom; jezgro statora koristi hlađenje vodikom. Primjenjuje se za ultra-superkritične generatore toplotne energije velikog kapaciteta 600MW-1000MW.

Zatvoreno hlađenje vazduh-voda Uglavnom za male toplotne generatore. Nije ekonomično za jedinice velike MW-razine zbog loše performanse prijenosa topline.



Komponente jezgra sistema (generator hlađen vodikom kao referenca)

Hladnjak vodonika (razmjenjivač topline s rebrastim cijevima) Ključni uređaj za izmjenu topline. Vodik teče izvan rebrastih cijevi; rashladna voda kruži unutar cijevi. Vertikalna ili horizontalna struktura, montirana unutar krajnjeg kućišta generatora. Potreban je strogi test curenja helijuma.

Kućište generatora nepropusno za gas Održava pozitivan pritisak vodonika, sprečava ulazak vazduha i curenje vodonika.

Puhalice sa cirkulacijom vodonika Pokreću prisilnu cirkulaciju vodonika unutar šupljine generatora.

Uljni sistem zaptivke vratila Blokira curenje vodonika kroz rotirajući zazor vratila, kritična komponenta otporna na eksploziju.

Pomoćni sistem za rukovanje vodonikom Sušač vodonika, modul za pročišćavanje CO₂, jedinica za uzorkovanje i praćenje čistoće gasa, ventili za regulaciju pritiska, sigurnosni uređaji za rasterećenje.

Podsistem za hlađenje dejonizovanom vodom Za tip namotaja sa unutrašnjim hlađenjem vodom: izmenjivač toplote, rezervoar za vodu, izmenjivač jona, filter, predajnici provodljivosti i temperature.

Instrumenti za nadzor i alarm Čistoća vodonika, tačka rose, pritisak, temperatura namotaja, senzori diferencijalnog pritiska za zaštitu od blokade.

Kritične tačke dizajna i rada

Sigurnost vodonične nepropusnosti Smjesa vodonik-vazduh nosi opasnost od eksplozije. prošireni zavareni spoj cijevi-cijev-limova; potpuna kontrola curenja helijuma tokom proizvodnje. Održavajte pozitivan tlak vodika u kućištu cijelo vrijeme. Primijenite međupročišćavanje CO₂ prije punjenja ili pražnjenja plinovitog vodonika.

Stroga kontrola pada pritiska na strani vodonika Preveliki otpor smanjuje protok vodonika, dovodi do pregrevanja rotora i statora.

Struktura protiv vibracija Turbogenerator radi velikom brzinom. Ojačana potpora za snop cijevi kako bi se izbjeglo pucanje cijevi od zamora i curenje vode pod dugotrajnim vibracijama.

Tačka rosišta i sprečavanje kondenzacije Kontrolišite tačku rose vodonika putem sušača vodonika; izbjegavajte kondenzaciju vlage koja oštećuje izolaciju namotaja.

Mogućnost održavanja za remont elektrane. Vodena strana dostupna za hemijsko čišćenje; poželjna struktura snopa koji se može ukloniti.



Glavne prednosti hlađenja vodikom za termalne generatore

Toplotna provodljivost vodonika je otprilike. 7 puta veća od zraka; mnogo niži gubitak vetra poboljšava ukupnu efikasnost jedinice

Vodonik je suh i ne korozivan, produžava vijek trajanja izolacije

Ostvarite kompaktnu strukturu za turbogeneratore velikog kapaciteta



Uobičajeni rizici i protumjere

Opasnost od eksplozije vodonika: kontinuirano praćenje čistoće na mreži, pozitivan pritisak u kućištu, standardizirana procedura pročišćavanja.

Curenje cijevi hladnjaka: test curenja helijuma prije isporuke; redovne inspekcije tokom remonta isključenja.

Prekoračenje tačke rosišta: održavajte ispravan rad sušača vodonika.
