Shell and Tube kondenzator
Oklopni i cijevni kondenzatori imaju robusnu školjku koja sadrži niz cijevi visokih performansi za odličnu efikasnost prijenosa topline. Sistem pregrada optimizira protok rashladnog medija, osiguravajući optimalno rasipanje topline čak iu zahtjevnim okruženjima. Dizajniran imajući na umu svestranost, može prihvatiti širok raspon procesnih tekućina i rashladnih medija, što ga čini raznovrsnom opcijom u različitim industrijama.
Uvod u proizvod
Zašto odabrati nas
Profesionalna dizajnerska iskustva
Za standardni model možemo obezbijediti hladnjake prema broju dijela; Za prilagođeni dizajn, različit dizajn za različite potrebe, možemo pružiti najbolja rješenja za vas.
Savršena usluga nakon prodaje
Cijelim srcem pruža konzumaciju za opće kupce usluge nakon prodaje.
Profesionalni tim
Mi smo tim, mi smo porodica, u dobroj smo vjeri u zamjenu za vaše povjerenje.
Uživajte u pružanju usluga orijentiranih na klijente
Pružite kupcu prvu uslugu, vaše zadovoljstvo je naš cilj usluge.
Šta je Shell And Tube kondenzator?
Oklopni i cijevni kondenzatori imaju robusnu školjku koja sadrži niz cijevi visokih performansi za odličnu efikasnost prijenosa topline. Sistem pregrada optimizira protok rashladnog medija, osiguravajući optimalno rasipanje topline čak iu zahtjevnim okruženjima. Dizajniran imajući na umu svestranost, može prihvatiti širok raspon procesnih tekućina i rashladnih medija, što ga čini raznovrsnom opcijom u različitim industrijama.
Kondenzator sa školjkom i cijevi pažljivo je dizajniran za dug vijek trajanja i njegova izdržljiva konstrukcija može izdržati različite fluktuacije tlaka i temperature, minimizirajući potrebu za održavanjem. Čišćenje i zamjena cijevi su jednostavni, osiguravajući konzistentne performanse i produženi vijek trajanja proizvoda.
Povezani proizvod

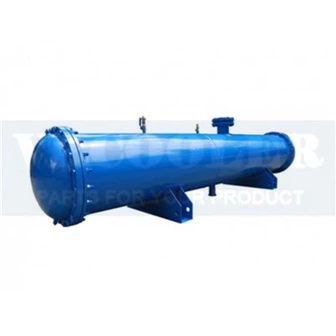

Isparivač sa školjkom i cijevi
Isparivač sa školjkom i cijevi, također poznat kao cijevni izmjenjivač topline. Zatvoren je u školjku zida snopa cijevi kao površina za prijenos topline zidnog izmjenjivača topline. Ova struktura izmjenjivača topline je relativno jednostavna, pouzdana operacija, dostupna u proizvodnji raznih konstrukcijskih materijala (uglavnom metalnih materijala), može se koristiti na visokim temperaturama i visokim pritiscima, trenutno je najčešće korišten tip. Izmjenjivač topline sa omotačem i cijevi važna je oprema za petrohemijsku, elektroenergetsku i druge industrije.
Pločasti i ljuski izmjenjivač topline
Pločasti i ljuski izmjenjivač topline je grupa pločastih ploča sastavljena od pločaste grede i ljuske iz dva dijela. Grupa ploča zavaruje se argon-lučnim zavarivanjem ili plazma zavarivanjem.
Izmjenjivač topline s pločama i školjkama ima visoku efikasnost prijenosa topline, malu temperaturnu razliku na kraju, otpornost na visoke temperature, otpornost na visok pritisak, dobre performanse zaptivanja, pad pritiska, mali otisak, siguran i pouzdan, kompaktnu strukturu, oba pločast izmjenjivač topline i prednosti izmjenjivača topline sa školjkom i cijevi, je novi tip visokoučinkovitog izmjenjivača topline.
Shell & Tube kondenzatori - Visokoefikasna tehnologija izmjene topline dizajnirana da pruži vrhunske performanse u širokom spektru primjena. Kondenzatori sa omotačem i cijevi Vrcooler imaju robusnu školjku koja sadrži niz cijevi visokih performansi za odličnu efikasnost prijenosa topline.

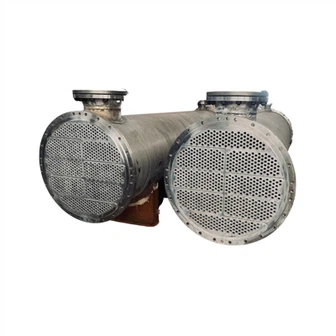

Shell And Tube izmjenjivač topline
Shell & Tube izmjenjivač topline je najpriznatija vrsta izmjenjivača topline u rafinerijama nafte i drugim velikim hemijskim procesima, a primjenjiv je za
aplikacije sa višim pritiskom.
Ova vrsta izmjenjivača topline sastoji se od školjke (velike posude pod pritiskom) u kojoj se nalazi snop cijevi. Jedan fluid prolazi kroz cijevi, a drugi fluid teče preko cijevi (kroz školjku) kako bi prenio toplinu između dva fluida.
Jednostavan dizajn izmjenjivača topline sa školjkom i cijevi čini ga savršenim rješenjem za hlađenje za širok raspon primjena. Glavna primjena izmjenjivača topline s školjkom i cijevi od nehrđajućeg čelika je hlađenje hidraulične tekućine i ulja u motorima, mjenjačima i hidrauličnim pogonskim agregatima. Donošenjem prave odluke o materijalima, oni se također mogu koristiti za hlađenje ili zagrijavanje drugih medija, na primjer, vode u bazenu ili zraka za punjenje.
Glavna prednost korištenja izmjenjivača topline s školjkom i cijevi je to što ih je često lako servisirati.
Prednosti Shell And Tube kondenzatora
Dobar prenos toplote:Zbog upotrebe tankozidne čelične ljuske, učinak prijenosa topline je dobar, dok korištenje vode kao rashladnog medija može uvelike smanjiti temperaturu kondenzatora. Ovaj tip izmjenjivača topline je male veličine i male težine, što ga čini lakim za ugradnju i demontažu.
Vertikalna instalacija, mali otisak:Oklopni kondenzator se može instalirati okomito, male površine, može se instalirati na otvorenom, ne zauzima prostor u zatvorenom prostoru.
Jaka otpornost na koroziju:Korištenje ljuske za proizvodnju materijala od nehrđajućeg čelika, au procesu zavarivanja pomoću argonskog luka zavarivanje kalupljenje, tako da je otpornost na koroziju jaka. Jednostavna i kompaktna struktura, dobre performanse zaptivanja i druge karakteristike takođe ga čine pogodnim za hemijsku proizvodnju u raznim slučajevima grijanja ili hlađenja korozivnih medija.
Voda za hlađenje teče ravno odozgo prema dolje:Lako se uklanja rđa i prljavština, te nije potrebno prekidati rad opreme prilikom čišćenja, a kvalitet vode za hlađenje ne zahtijeva visoku kvalitetu.
Horizontalno postavljanje, protok vode višesmjerni tok:Visok protok, temperaturna razlika između uvoza i izvoza vode, može smanjiti količinu rashladne vode. Temperatura rashladne vode u 4-6 stepeni, koeficijent prolaska topline je veći od vertikalnog. Kompaktna struktura, mali otisak.
Jednostavna struktura, laka za proizvodnju:Omotač i cijevni kondenzator visoke toplinske provodljivosti, jednostavne strukture, lak za proizvodnju. Koeficijent prijenosa topline može doseći 800 kcal/(m²-h-stepen) kada je protok vode 1~2m/s.
Shell and Tube kondenzator operativnih razmatranja
Aranžmani protoka
U omotaču i cijevi kondenzatora postoje dva glavna tipa rasporeda protoka: paralelni tok i protutok. Paralelni tok je kada rashladno sredstvo i rashladna voda teku u istom smjeru, dok je protutok kada teku u suprotnim smjerovima.
Paralelni tok se obično koristi u situacijama kada je rashladna voda znatno hladnija od rashladnog sredstva, jer omogućava efikasniji prijenos topline. Međutim, to može rezultirati većim padom tlaka i možda neće biti prikladno za sve primjene.
Protutok je, s druge strane, prikladniji za situacije u kojima je rashladna voda samo malo hladnija od rashladnog sredstva. To rezultira manjim padom tlaka, ali možda neće biti tako efikasno u prijenosu topline.
Pad pritiska
Pad pritiska je važan faktor u radu kućišta i cijevi kondenzatora. Odnosi se na smanjenje pritiska do kojeg dolazi dok rashladno sredstvo i rashladna voda prolaze kroz sistem.
Visok pad pritiska može dovesti do smanjene efikasnosti i povećane potrošnje energije. Takođe može prouzrokovati oštećenje sistema tokom vremena. Stoga je važno osigurati da se pad tlaka održava u prihvatljivim granicama.
Postoji nekoliko faktora koji mogu doprinijeti padu tlaka, uključujući brzinu protoka rashladnog sredstva i vode za hlađenje, prečnik cijevi i dužinu cijevi. Pažljivim razmatranjem ovih faktora i projektovanjem sistema u skladu s tim, moguće je minimizirati pad pritiska i osigurati optimalne performanse.
Omotač i cijevni kondenzator principa prijenosa topline
Prenos toplote kondenzacije
U kondenzatoru sa omotačem i cijevi, para se kondenzira na vanjskoj površini cijevi, oslobađajući toplinu rashladnoj vodi koja teče unutar cijevi. Prijenos topline tijekom kondenzacije je složen proces koji uključuje prijenos latentne i osjetljive topline. Do latentnog prijenosa topline dolazi kada para mijenja fazu u tekućinu, dok do osjetljivog prijenosa topline dolazi zbog temperaturne razlike između pare i rashladne vode.
Brzina prenosa toplote kondenzacije zavisi od nekoliko faktora, uključujući fizička svojstva pare i rashladne vode, geometriju kondenzatora i brzine protoka pare i rashladne vode. Ovi faktori utiču i na koeficijent prolaza toplote, koji je mera efikasnosti procesa prenosa toplote.
Ukupni koeficijent prolaza toplote
Ukupni koeficijent prijenosa topline (U) je mjera ukupne efikasnosti procesa prijenosa topline u kondenzatoru s školjkom i cijevi. Uzima u obzir otpore prijenosa topline i na parnoj i na strani rashladne vode kondenzatora. Ukupni koeficijent prijenosa topline izračunava se pomoću sljedeće jednadžbe:
U = 1 / ((1 / h_i) + (t_i / k) + (t_o / k) + (1 / h_o))
Gdje su h_i i h_o koeficijenti prijenosa topline na strani pare i vode za hlađenje, respektivno, t_i i t_o su debljine stijenke cijevi i školjke, a k je toplinska provodljivost materijala cijevi.
Općenito, veći ukupni koeficijent prijenosa topline ukazuje na efikasniji proces prijenosa topline, što rezultira manjom veličinom kondenzatora i manjom potrošnjom energije. Stoga je važno optimizirati dizajn kondenzatora kako bi se postigao najveći mogući ukupni koeficijent prijenosa topline.
Omotač i cijevni kondenzator za održavanje i čišćenje
Prljanje i ljuštenje
Prljanje i kamenac su uobičajeni problemi koji se mogu javiti u sistemima omotača i cijevi kondenzatora, što može dovesti do smanjene efikasnosti, povećanih troškova energije i potencijalnog oštećenja opreme. Prljanje se odnosi na nakupljanje prljavštine, krhotina i drugih supstanci na površini cijevi, dok je kamenac nakupljanje mineralnih naslaga na zidovima cijevi.
Da biste spriječili prljanje i kamenac, neophodno je redovno održavanje i čišćenje. Ovo može uključivati inspekciju sistema za znakove onečišćenja ili kamenca i implementaciju rasporeda čišćenja na osnovu težine nakupina. U nekim slučajevima može biti potreban hemijski tretman za uklanjanje tvrdokornih naslaga.
Tehnike čišćenja
Postoji nekoliko tehnika čišćenja koje se mogu koristiti za uklanjanje prljavštine i kamenca sa sistema omotača i cijevi kondenzatora. To uključuje mehaničko čišćenje, hemijsko čišćenje i čišćenje vodom pod visokim pritiskom.
Mehaničko čišćenje uključuje upotrebu četkica, strugača ili drugih alata za fizičko uklanjanje prljavštine i kamenca s površine cijevi. Hemijsko čišćenje koristi specifičnu hemijsku otopinu za rastvaranje naslaga, dok čišćenje vodom pod visokim pritiskom uključuje upotrebu vodenih mlaznica pod visokim pritiskom za uklanjanje naslaga.
Važno je napomenuti da će tehnika čišćenja koja se koristi ovisiti o vrsti i ozbiljnosti onečišćenja ili kamenca. Preporučuje se da se konsultujete sa profesionalnim tehničarem ili proizvođačem za uputstva o najprikladnijoj metodi čišćenja za određeni sistem.
Redovno održavanje i čišćenje sistema omotača i cijevi kondenzatora može pomoći u sprječavanju prljanja i stvaranja kamenca, osiguravajući optimalne performanse i energetsku efikasnost.
Metode ispitivanja
Procjena performansi omotača i cijevi kondenzatora je ključna za osiguranje efikasnog rada sistema. Metode ispitivanja koje se koriste za procjenu performansi školjke i cijevi kondenzatora uključuju:
• Merenje koeficijenta prenosa toplote
• Merenje pada pritiska
• Mjerenje faktora onečišćenja
Mjerenje koeficijenta prijenosa topline uključuje određivanje brzine prijenosa topline od vrućeg fluida do hladnog fluida. Mjerenje pada tlaka uključuje određivanje pada tlaka u kondenzatoru. Mjerenje faktora onečišćenja uključuje određivanje otpornosti kondenzatora na prljanje.
metrika učinka
Učinak školjke i cijevi kondenzatora može se procijeniti korištenjem različitih metrika učinka, uključujući:
• Ukupni koeficijent prolaza toplote (U).
• Brzina prenosa toplote (Q).
• Efikasnost (ε).
• Koeficijent učinka (COP).
Ukupni koeficijent prijenosa topline (U) je mjera ukupne brzine prijenosa topline između toplog i hladnog fluida. Brzina prenosa toplote (Q) je mera količine toplote koja se prenosi između toplog i hladnog fluida. Efikasnost (ε) je mjera omjera stvarne brzine prijenosa topline i najveće moguće brzine prijenosa topline. Koeficijent performansi (COP) je mjera efikasnosti sistema.
Projektovanje i izrada kućišta i cijevnih kondenzatora
Glavne komponente
Oklopni i cijevni kondenzatori se široko koriste u industrijskim aplikacijama za kondenzaciju pare u tekućinu. Glavne komponente kondenzatora sa školjkom i cijevi uključuju školjku, cijevi, cijevne listove, pregrade i potpornu ploču snopa. Školjka je cilindrična posuda koja sadrži cijevi i služi kao kućište za kondenzator. Cijevi su obično napravljene od bakra, mesinga ili nehrđajućeg čelika i raspoređene su u snop unutar školjke. Listovi cijevi nalaze se na svakom kraju školjke i služe za podupiranje i zaptivanje cijevi. Pregrade se koriste za usmjeravanje protoka fluida i povećanje efikasnosti prijenosa topline. Nosiva ploča za snop nalazi se na dnu školjke i podržava težinu snopa cijevi.
Materijali za konstrukciju
Materijali konstrukcije kondenzatora sa omotačem i cijevi zavise od primjene i fluida kojima se rukuje. Listovi školjke i cijevi su obično izrađeni od ugljičnog čelika, nehrđajućeg čelika ili kombinacije oboje. Cijevi su obično izrađene od bakra, mesinga ili nehrđajućeg čelika. Izbor materijala zavisi od faktora kao što su korozivnost fluida, radna temperatura i pritisak i cena materijala.
Vrste kondenzatora sa omotačem i cijevi
Oklopni i cijevni kondenzatori mogu biti dizajnirani sa horizontalnom ili vertikalnom orijentacijom. Izbor orijentacije zavisi od raspoloživog prostora, vrste fluida koji se koristi i brzine protoka. Horizontalni kondenzatori se obično koriste za niske do srednje brzine protoka, dok se vertikalni kondenzatori koriste za velike brzine protoka. Vertikalni kondenzatori su također poželjni kada je prostor ograničen.
Fiksni cevni list
U fiksnom cijevnom kondenzatoru, cijevi se fiksiraju na cijev, koja se zatim zavaruje za školjku. Ovaj tip kondenzatora je jednostavan i isplativ, ali ima ograničenu fleksibilnost. Cijevni list se može širiti ili skupljati samo u određenim granicama, što može uzrokovati toplinska naprezanja i smanjiti vijek trajanja kondenzatora.
Dizajn U-cijevi
U kondenzatoru U-cijevi, cijevi su savijene u obliku slova U i pričvršćene za cijev. Ovaj dizajn omogućava termičko širenje i kontrakciju, što smanjuje opterećenje na cijevnoj ploči i produžava vijek trajanja kondenzatora. U-cijevni kondenzatori se obično koriste u aplikacijama gdje su termički ciklusi česti.
Tip plutajuće glave
U kondenzatoru s plutajućom glavom, cijevni list nije pričvršćen za školjku, a snop cijevi može se slobodno kretati unutar školjke. Ovaj dizajn omogućava jednostavno održavanje i čišćenje, ali je skuplji od fiksnih cijevnih pločastih kondenzatora. Kondenzatori s plutajućim glavama se obično koriste u aplikacijama gdje je potrebno često čišćenje.
Termičko i hidraulično projektovanje kućišta i cijevnih kondenzatora
Toplotni rad kondenzatora sa omotačem i cijevi izračunava se na osnovu masenog protoka procesnog fluida i temperaturne razlike između ulaza i izlaza fluida. U obzir se uzima i koeficijent prolaza toplote, koji zavisi od fizičkih svojstava fluida. Toplotna obaveza se može izračunati pomoću sljedeće jednadžbe:
Q=m * Cp * ΔT
Gdje je Q toplinski zahtjev, m je maseni protok procesnog fluida, Cp je specifični toplinski kapacitet fluida, a ΔT je temperaturna razlika između ulaza i izlaza fluida.
Pad tlaka u kondenzatoru s školjkom i cijevi važan je faktor koji treba uzeti u obzir u procesu projektiranja. Pad pritiska je uzrokovan otporom trenja fluida dok teče kroz cijevi i omotač. Pad pritiska se može izračunati pomoću sledeće jednadžbe:
ΔP = f * (L/D) * (ρ/2) * (V^2)
Gde je ΔP pad pritiska, f je faktor trenja, L je dužina cevi, D je prečnik cevi, ρ je gustina fluida, a V je brzina fluida.
Brzina protoka rashladne vode je važan parametar u dizajnu kućišta i cijevi kondenzatora. Brzina protoka rashladne vode zavisi od toplotnog opterećenja procesnog fluida i temperaturne razlike između ulaza i izlaza rashladne vode. Brzina protoka rashladne vode može se izračunati pomoću sljedeće jednadžbe:
m=Q / (Cp * ΔT)
Gdje je m maseni protok vode za hlađenje, Cp je specifični toplinski kapacitet rashladne vode, a ΔT je temperaturna razlika između ulaza i izlaza rashladne vode.
Kako bi se osiguralo pravilno hlađenje procesnog fluida, brzina protoka rashladne vode bi trebala biti dovoljna da ukloni toplinu koju stvara procesni fluid.
Naša fabrika
Naša fabrika ima kompletnu proizvodnu opremu, naprednu proizvodnu tehnologiju, savršene metode ispitivanja i zagarantovan kvalitet.
Prošli smo međunarodni sertifikat sistema kvaliteta IS09001.
U dizajnu, razvoju i proizvodnji hladnjaka zračnog kompresora / hladnjaka motora / hladnjaka generatora, mi insistiramo na kvaliteti kao centru i zadovoljstvu kupaca kao konceptu.
Naša tvornica ima profesionalne inženjere koji mogu dizajnirati i proizvesti različite proizvode i raznu nestandardnu opremu za kupce.
